温控阀的构造及工作原理介绍

1652

【摘要】本文详述温控阀的构造及工作原理

温控阀的构造

本课题组研制的温控阀从结构图可以看到装置外部的零件,依次是外壳、下端连接件、八角连接螺母、底阀连接件,它们确定了装置的外形,对里面的零件起到了固定、连接、支持的作用。紧固件确定并调整内部零件的位置,它结构稳定的配合了其它零件。内部其它零件由上依次是温包,Ti—Ni记忆合金弹簧组,隔热橡胶棒,塑料阀,磁力耦合结构,支撑弹簧及支撑弹簧套,其中隔热橡胶棒,塑料阀在装置中间隔绝上下热量的流动,提高了装置的温控精度。下面是温控阀的结构图(如图1)。

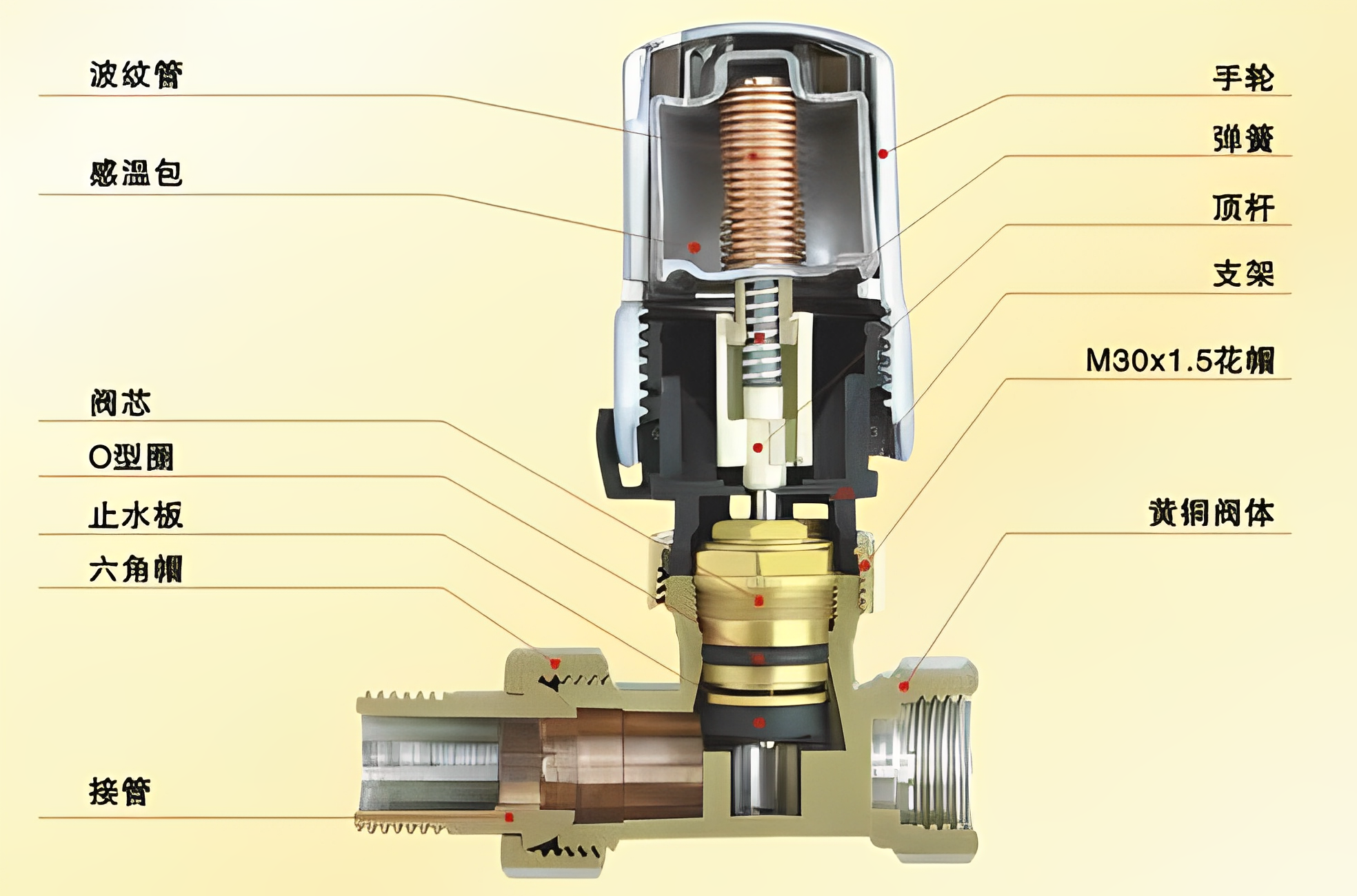

温控阀结构图


温控阀的工作原理

该温控阀利用阀的感温原件来控制阀门开度,其工作过程如下:

当室内温度升高时,感温材料膨胀,压缩弹簧,从而带动阀杆,使阀口关小,散热器的进水量因此减小,使得对室内的散热量减少,从而降低室温;反之,阀杆弹回,阀口开大,进水量增大,供给室内的热量增加,升高室内温度。

当房间有其它辅助热源时(如白天的太阳光,及其它发热体等),阀门自动关小使散热器的进水量减小,最终达到节约能源的目的,它还能大大提高居室舒适度。
